Neopixel Display PROTO 테스트 #2
david2012
2017. 5. 9. 10:35
Neopixel Display PROTO 테스트 #2
보완사항 입니다.
1. neopixel 과 disply판(아크릴_반투명)간 거리
2. 전압강하에 따른 Disply 색상표현 오작동 대비
[neopixel 과 disply판(아크릴_반투명)간 거리]

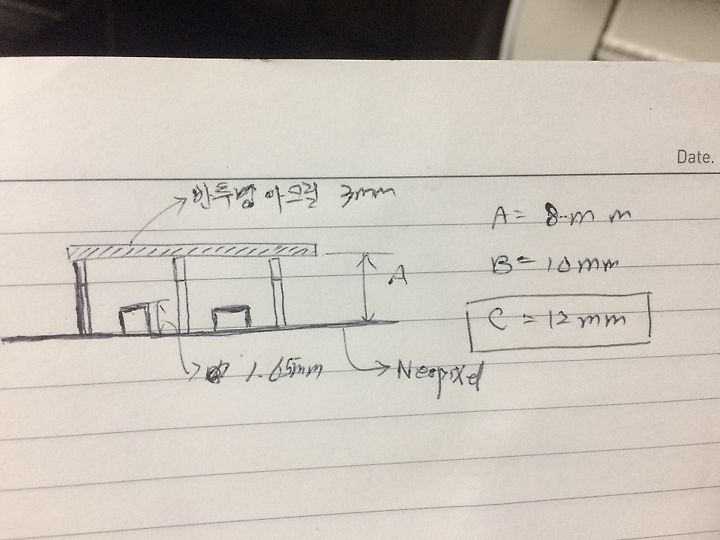

1) 기존 8 mm , 추가로 10mm,12mm로 테스트 함

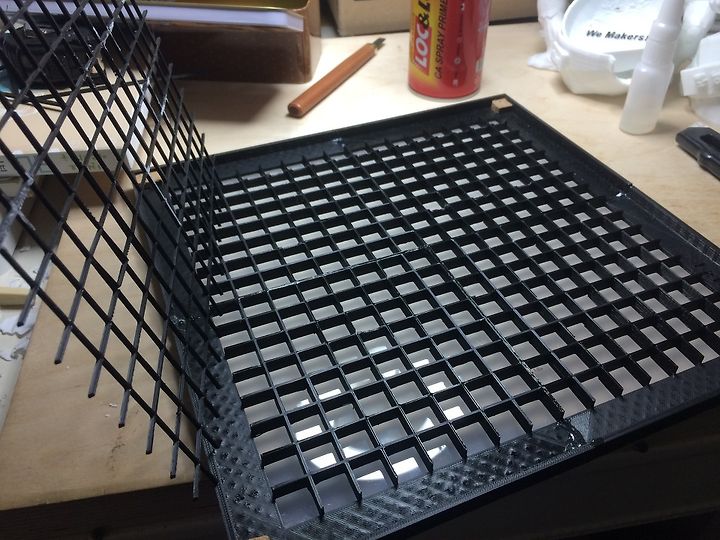

- 그릴망(우측 사진)을 2mm로 프린팅( 2개)해서 기존 프레임에 접착시켜서 높낮이 조정

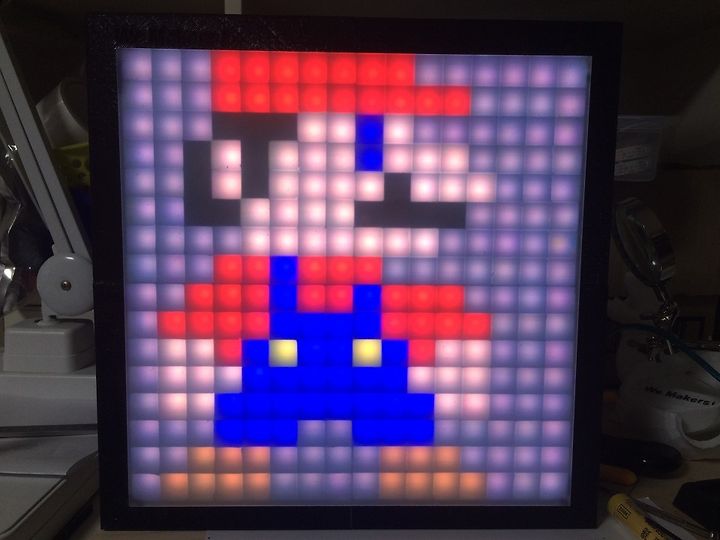

[ 8mm ]

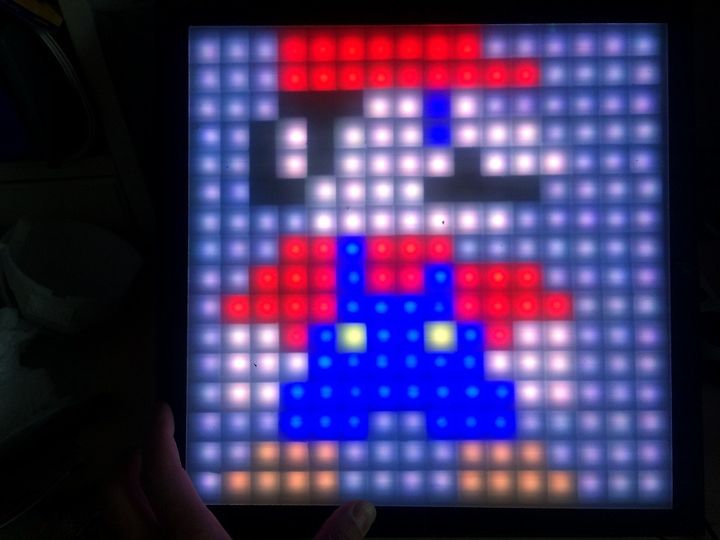

[10 mm]

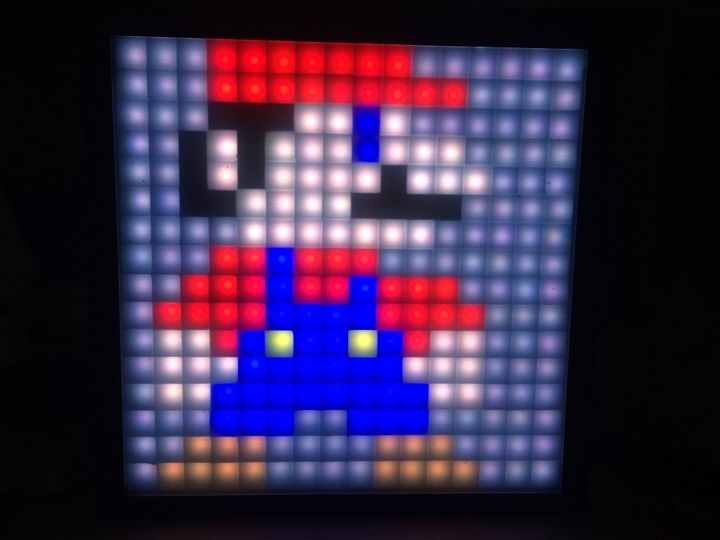

[12mm]
- 거리가 멀러질수록
. 밝기는 흐려지고, 셀에 불빛이 고르게 퍼짐
. 즉 너무 멀어지면 밝기가 어두어지고 , 너무 가까우면 각 셀 중앙만 동그랗게 밝아지고, 사이드는 어두운 상태가 됨.
. 밝기와 빛의 퍼짐이 가장 좋은 지점을 찾을 필요가 있음.
[전압강하에 따른 Disply 색상표현 오작동 대비]
1) 후단 pixel로 갈수록 전압강하로 색상이 제대로 표현되지 못하는 문제있음.

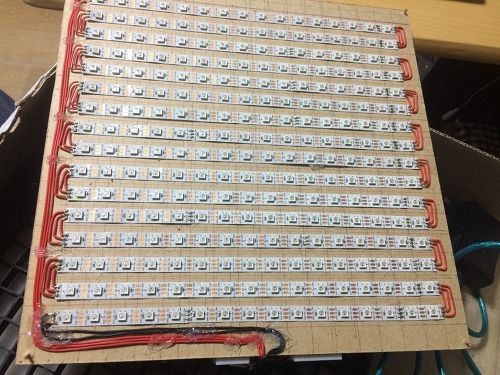

이를 방지하기 위해 최후단의 pixel에도 전원을 연결(사진의 검정색 부분)하여, 전압강하를 보전해줌.
